Calidad de la Energía

Reporte elaborado por: IPA https://intlpa.com/

Información Punto de Medición

Información del Centro de Carga

Empresa:	Coca-Cola, S.A.
Dirección:
Responsable Equipo:	José Samuel Monterroso
Correo:	samuel@seiguatemala.com

Descripción Actividades Centro de Carga

Nombre del punto de medición:	Coca-Cola
Descripción general de la carga:	Empresa de Bebidas Carbonatadas.

Información del Medidor PQ

Marca:
Clase:
Muestreo:	1h

Datos de Medición en el Punto de Acoplamiento

Nivel de tensión del suministro:	34.5 kV
Nivel de tensión del punto de medición:	34.5 kV
Medición:	Mensual
Fecha de medición inicial:	01/04/2025
Fecha de medición final:	01/06/2025

Diagrama Unifilar de Medición

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

• Los índices de todos los parámetros de calidad de la energía evaluados —voltaje RMS, factor de potencia, distorsión armónica de voltaje y corriente, desbalance de tensión y flicker— se encuentran dentro de los límites establecidos por las recomendaciones del IEEE. Sin embargo, se detectó un problema significativo relacionado con el suministro.

Importante

• Se registraron al menos cuatro interrupciones prolongadas del suministro eléctrico (superiores a 2 minutos), con las siguientes fechas y horarios: 1) 7 de abril, de 6:30 h a 7:00 h, 2) 18 de abril, de 12:00 h a 18:30 h, 3) 13 de mayo, de 7:45 h a 8:45 h y 4) 21 de mayo, de 13:30 h a 14:00 h.

• Tres de estas cuatro interrupciones tuvieron una duración superior a 30 minutos; la más prolongada alcanzó 6 horas y 30 minutos, posiblemente debido a labores de mantenimiento o maniobras programadas por parte del operador de la red.

• Además, se registraron seis eventos de caídas de tensión (sags) durante el periodo de monitoreo.

• Todos estos eventos se atribuyen a fallas del lado del suministro eléctrico, ya que las variables propias de la carga no pueden provocar la pérdida del servicio.

Precaución

• Los resultados evidencian un problema grave en la continuidad del suministro eléctrico al centro de carga. Es importante señalar que este análisis se basa en datos obtenidos del equipo de medición instalado en el punto de suministro, con registros a intervalos de 1 hora, 15 minutos y 10 minutos según la variable. Por lo tanto, una medición con un tiempo de agregación de 10 min para todas las variables podría revelar un problema de suministro aún más severo.

---

Descargar reporte PDF

Informe Rápido

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido

Parámetro	Bajo (LR)	Dentro (LR)	Sobre (LR)	Límites_Referencia
Tensión (kV)		34.74		±5% Vnom
Frecuencia (Hz)		59.80		59.5 - 60.5 Hz
Factor de potencia		0.97		0.90 - 1 en atraso
THDv %		1.64		0 - 5 %
THDi %		11.42		---
Flicker Pst		0.32		0-1 p.u.
Flicker Plt		0.42		0-0.8 p.u.
Desbalance Dv %		0.22		0 - 2 %

Resumen Estadístico Mediciones

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min.	p5	p50	mean.	p95	p99	max.
0.00	902.60	2,526.46	2,408.20	3,356.52	3,630.07	4,278.92

Potencia Reactiva (kVAr)
min.	p5	p50	mean.	p95	p99	max.
−686.42	−74.79	345.54	412.32	1,051.90	1,206.07	1,378.00

Potencia Aparente (KVA)
min.	p5	p50	mean.	p95	p99	max.
0.00	904.08	2,572.27	2,464.99	3,486.08	3,791.79	4,495.47

Factor de Potencia
min.	p5	p50	mean.	p95	p99	max.
0.00	0.94	0.99	0.97	1.00	1.00	1.00

THDv (%)
min.	p5	p50	mean.	p95	p99	max.
0.00	0.81	1.13	1.16	1.64	1.94	2.66

THDi (%)
min.	p5	p50	mean.	p95	p99	max.
0.00	7.05	9.12	9.12	11.42	12.51	15.90

Desbalance Voltaje (%)
min.	p5	p50	mean.	p95	p99	max.
0.00	0.07	0.15	0.14	0.22	0.27	0.61

Frecuencia (Hz)
min.	p5	p50	mean.	p95	p99	max.
0.00	60.00	60.00	59.80	60.01	60.01	60.02

Vrms Prom (V)
min.	p5	p50	mean.	p95	p99	max.
0.00	34,656.94	34,862.55	34,742.10	35,070.73	35,140.67	35,228.01

Irms Prom (A)
min.	p5	p50	mean.	p95	p99	max.
0.00	14.85	42.23	40.82	59.23	66.58	80.64

Flicker Pst
min.	p5	p50	mean.	p95	p99	max.
0.04	0.09	0.20	0.21	0.32	0.62	15.36

Flicker Plt
min.	p5	p50	mean.	p95	p99	max.
0.00	0.11	0.22	0.25	0.42	0.96	6.71

Factor K
min.	p5	p50	mean.	p95	p99	max.
0.00	1.20	1.29	1.30	1.45	1.55	3.49

Sección: Potencias

Potencia Activa

Potencia Reactiva

Potencia Aparente

Factor de Potencia

Estadísticas de Potencia

Estadistica Descriptiva de Potencias

	Potencia Activa	Potencia Reactiva	Potencia Aparente	Factor de Potencia
	Min. : 0	Min. :-686	Min. : 0	Min. :0.00
	1st Qu.:2058	1st Qu.: 129	1st Qu.:2106	1st Qu.:0.96
	Median :2526	Median : 346	Median :2572	Median :0.99
	Mean :2408	Mean : 412	Mean :2465	Mean :0.97
	3rd Qu.:2887	3rd Qu.: 700	3rd Qu.:2950	3rd Qu.:1.00
	Max. :4279	Max. :1378	Max. :4495	Max. :1.00

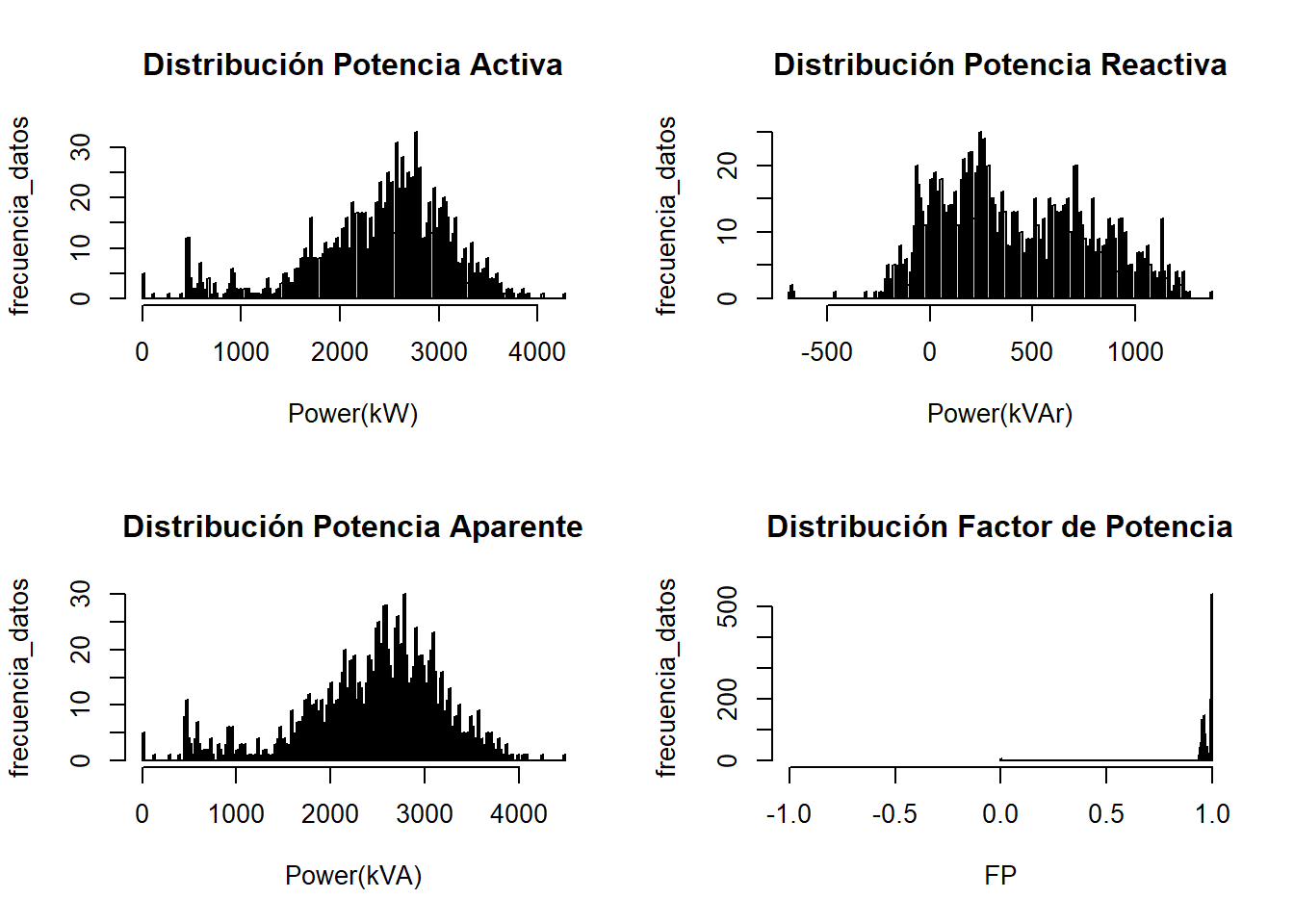

Gráficos Estadísticos Potencias

Sección: Voltajes RMS

Voltajes Promedio L-N

Voltajes Promedio L-L

Voltajes Máximos L-L

Voltajes Minimos L-L

Estadísticas de Voltaje (prom.)

Estadistica Descriptiva de Voltajes

	V1	V2	V3
	Min. : 0	Min. : 0	Min. : 0
	1st Qu.:34731	1st Qu.:34744	1st Qu.:34855
	Median :34815	Median :34824	Median :34942
	Mean :34696	Mean :34709	Mean :34821
	3rd Qu.:34903	3rd Qu.:34917	3rd Qu.:35027
	Max. :35086	Max. :35109	Max. :35228

Gráfico Estadístico Voltajes

Sección: Corrientes RMS

Corrientes Promedio

Estadísticas de Corrientes (prom.)

Estadistica Descriptiva de Corrientes

	I1	I2	I3
	Min. : 0	Min. : 0	Min. : 0
	1st Qu.:34	1st Qu.:33	1st Qu.:35
	Median :42	Median :41	Median :43
	Mean :41	Mean :40	Mean :42
	3rd Qu.:49	3rd Qu.:48	3rd Qu.:51
	Max. :78	Max. :78	Max. :81

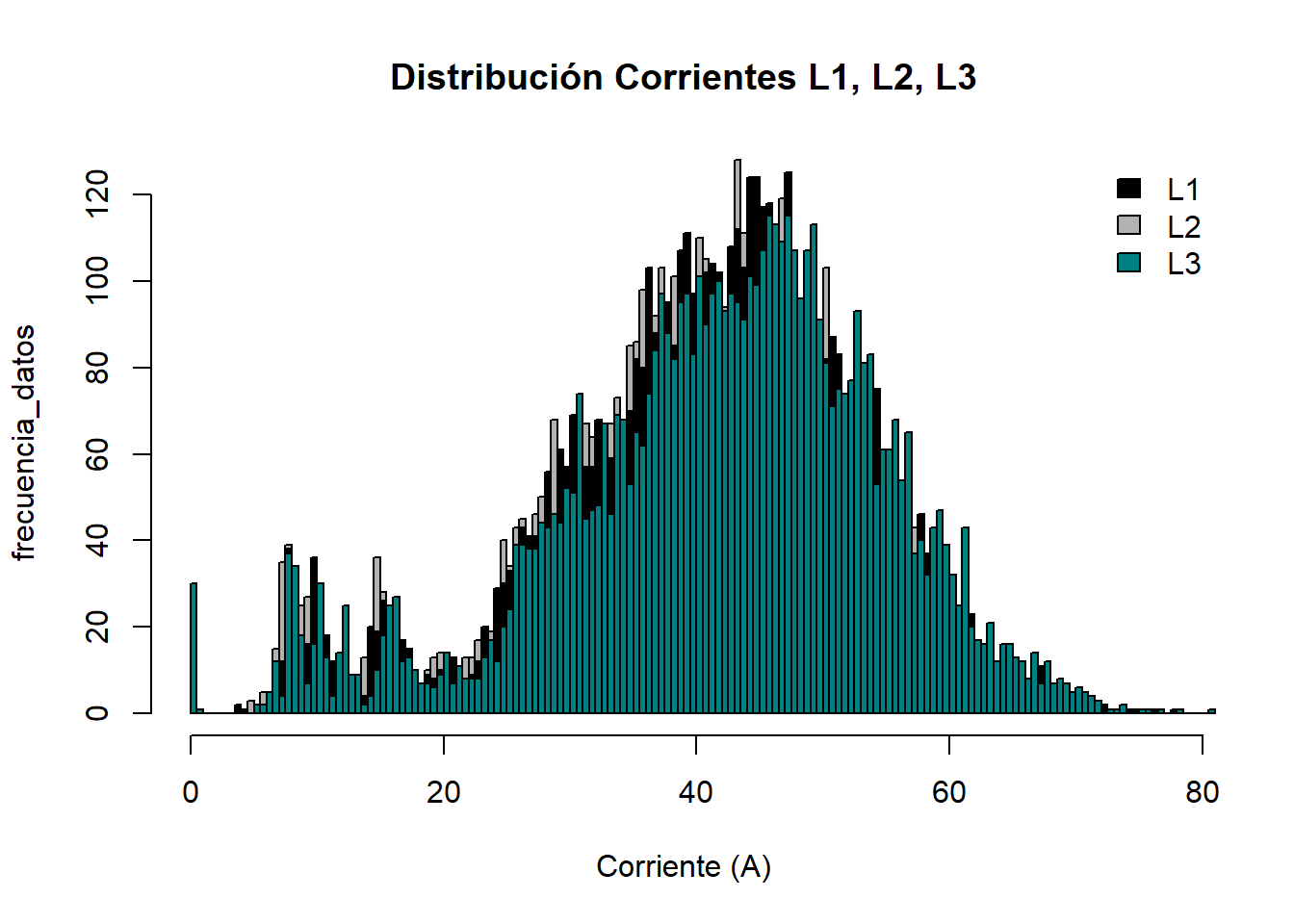

Gráfico Estadístico Corrientes

Sección: Desbalances

Desbalance de Voltaje

Estadísticas Desbalances (prom.)

Estadistica Descriptiva Desbalance de Voltaje

	Desbalance de Voltaje
	Min. :0.00
	1st Qu.:0.11
	Median :0.15
	Mean :0.14
	3rd Qu.:0.17
	Max. :0.61

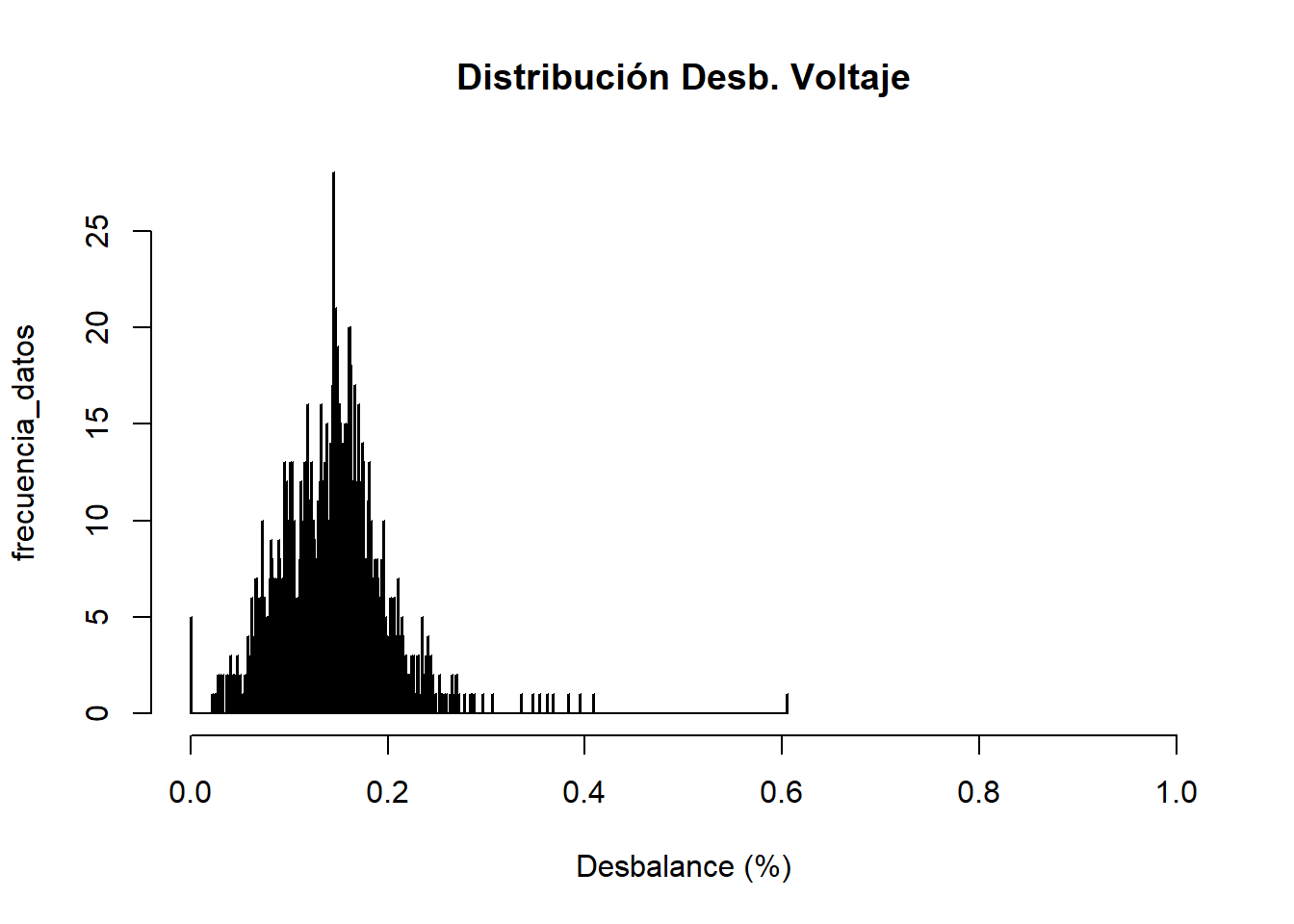

Gráfico Estadístico Desbalances

Sección: Frecuencia

Estadísticas de Frecuencia (prom.)

Estadistica Descriptiva de Frecuencia

	Frecuencia
	Min. : 0.00
	1st Qu.:60.00
	Median :60.00
	Mean :59.80
	3rd Qu.:60.00
	Max. :60.02

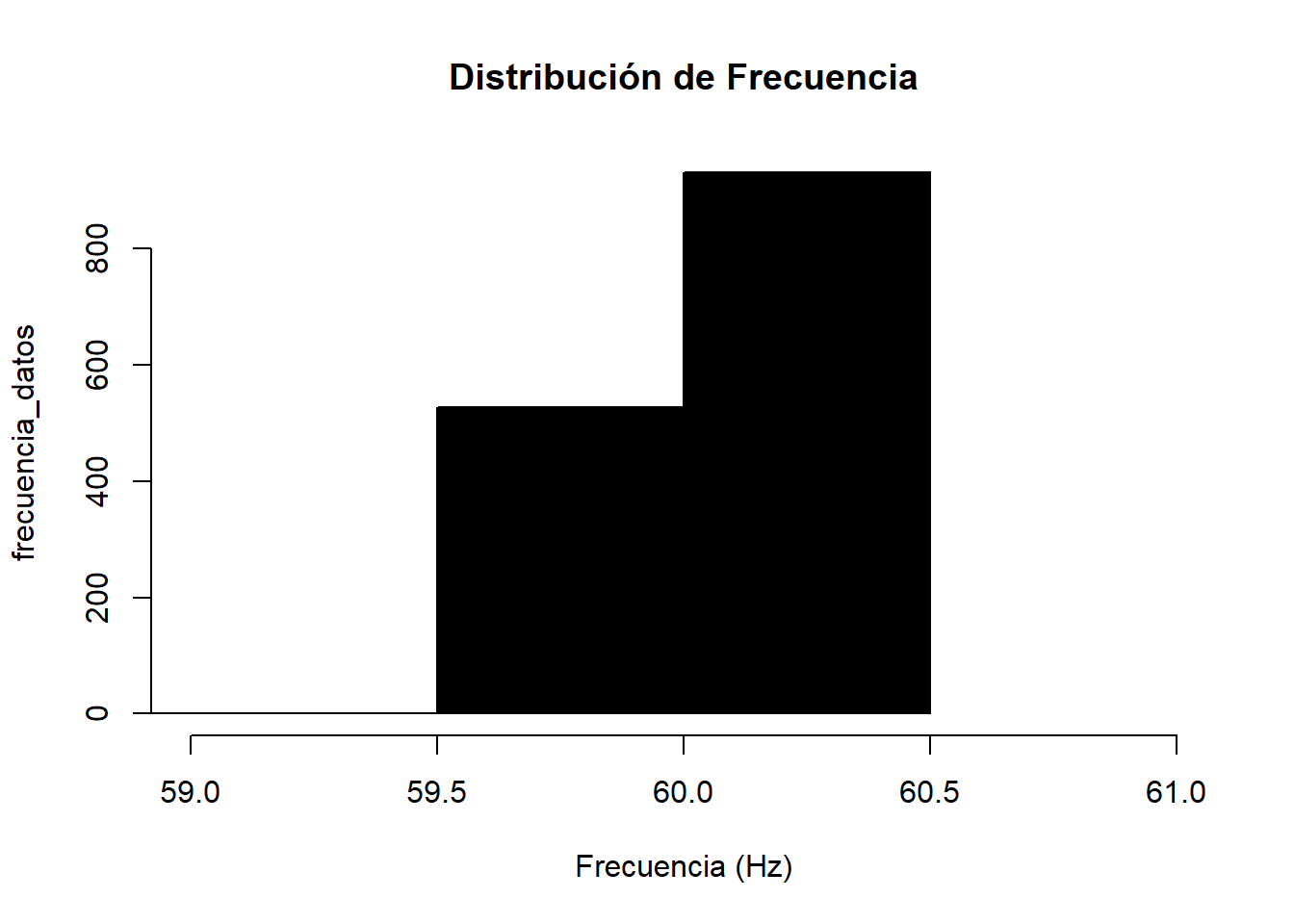

Gráfico Estadístico Frecuencia

Sección: Flickers

Flicker Pst

Flicker Plt

Estadísticas de Flickers Pst y Plt (prom.)

Estadistica Descriptiva de Flickers

	Pst L1	Pst L2	Pst L3	Plt L1	Plt L2	Plt L3
	Min. :0.0360	Min. : 0.036	Min. : 0.0380	Min. :0.0000	Min. :0.0000	Min. :0.0000
	1st Qu.:0.1260	1st Qu.: 0.126	1st Qu.: 0.1350	1st Qu.:0.1730	1st Qu.:0.1740	1st Qu.:0.1860
	Median :0.1920	Median : 0.192	Median : 0.2040	Median :0.2130	Median :0.2170	Median :0.2300
	Mean :0.2006	Mean : 0.204	Mean : 0.2129	Mean :0.2395	Mean :0.2504	Mean :0.2549
	3rd Qu.:0.2380	3rd Qu.: 0.240	3rd Qu.: 0.2570	3rd Qu.:0.2437	3rd Qu.:0.2470	3rd Qu.:0.2600
	Max. :8.1420	Max. :13.005	Max. :15.3580	Max. :4.2370	Max. :6.6390	Max. :6.7130

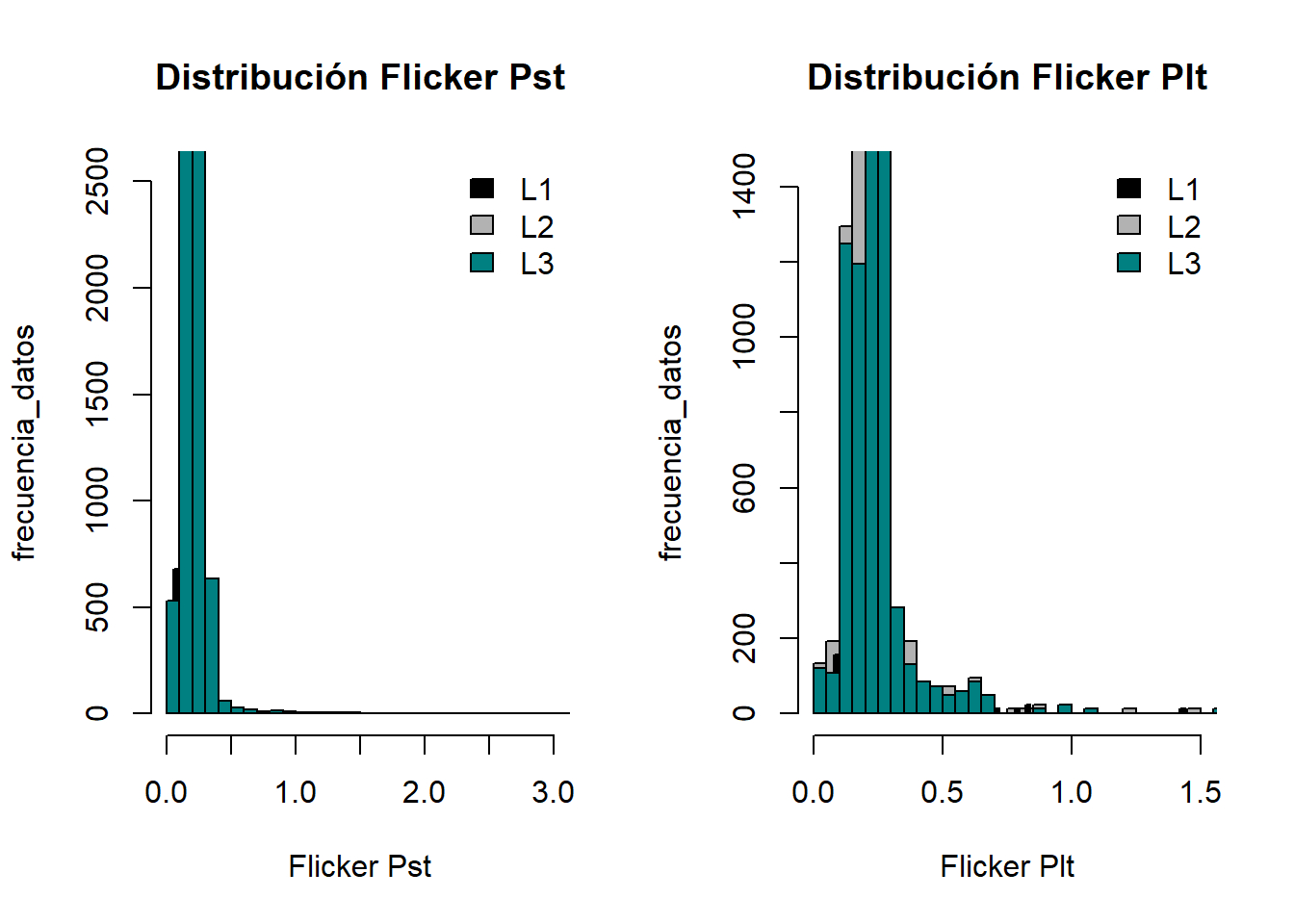

Gráfico Estadístico Flickers

Sección: Armónicas en Voltaje

THDv

Estadísticas de THDv (prom.)

Estadistica Descriptiva de THDV

	THDv L1	THDv L2	THDv L3
	Min. :0.00	Min. :0.0	Min. :0.0
	1st Qu.:0.91	1st Qu.:1.1	1st Qu.:1.0
	Median :1.02	Median :1.3	Median :1.1
	Mean :1.08	Mean :1.3	Mean :1.1
	3rd Qu.:1.22	3rd Qu.:1.4	3rd Qu.:1.2
	Max. :2.27	Max. :2.7	Max. :2.4

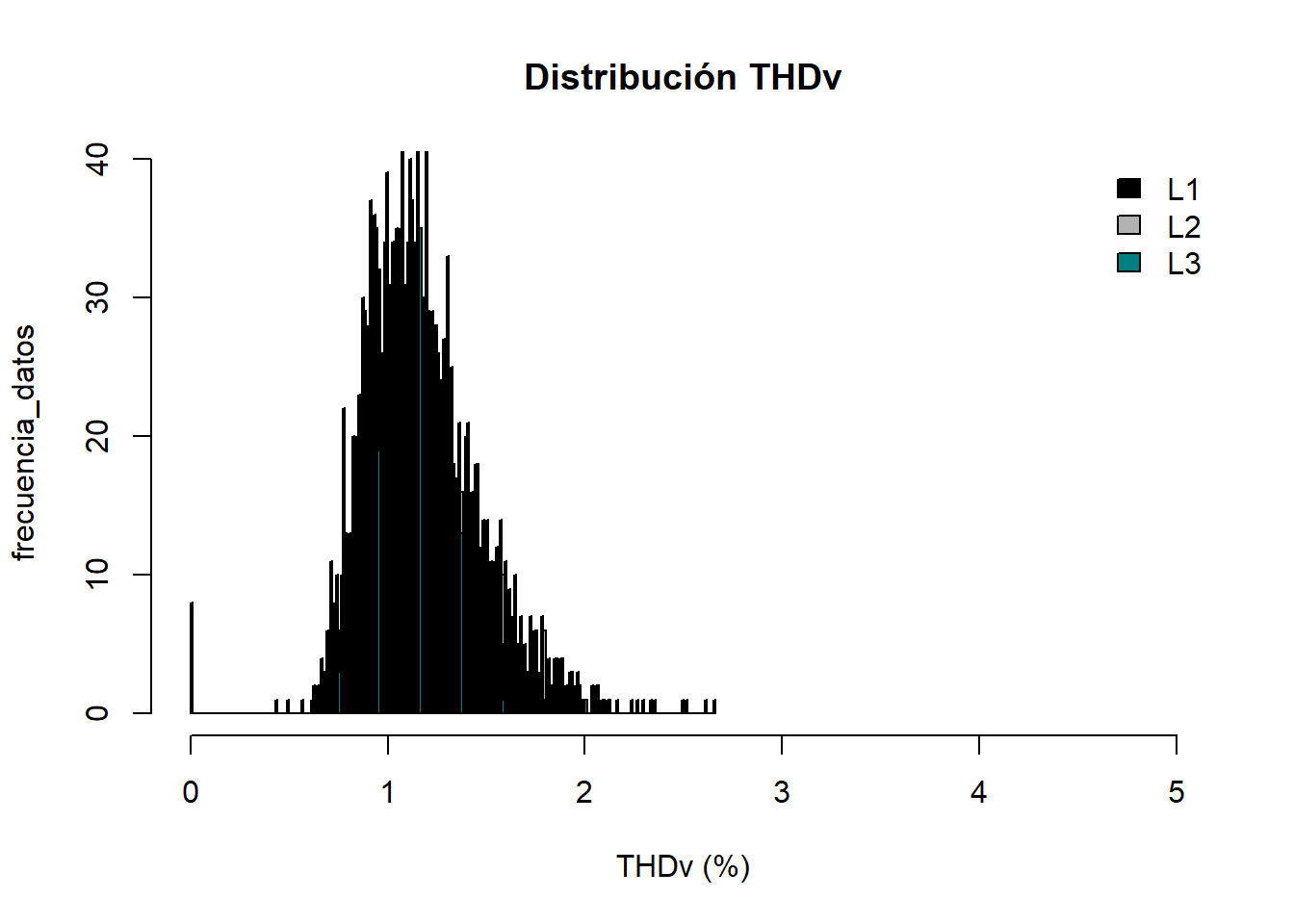

Gráfico Estadístico THDv

Sección: Armónicas en Corriente

THDi

Estadísticas de THDi (prom.)

Estadistica Descriptiva de THDi

	THDi L1	THDi L2	THDi L3
	Min. : 0.0	Min. : 0.0	Min. : 0.0
	1st Qu.: 8.6	1st Qu.: 8.9	1st Qu.: 7.7
	Median : 9.3	Median : 9.6	Median : 8.3
	Mean : 9.4	Mean : 9.7	Mean : 8.3
	3rd Qu.:10.2	3rd Qu.:10.5	3rd Qu.: 9.0
	Max. :13.5	Max. :15.9	Max. :15.2

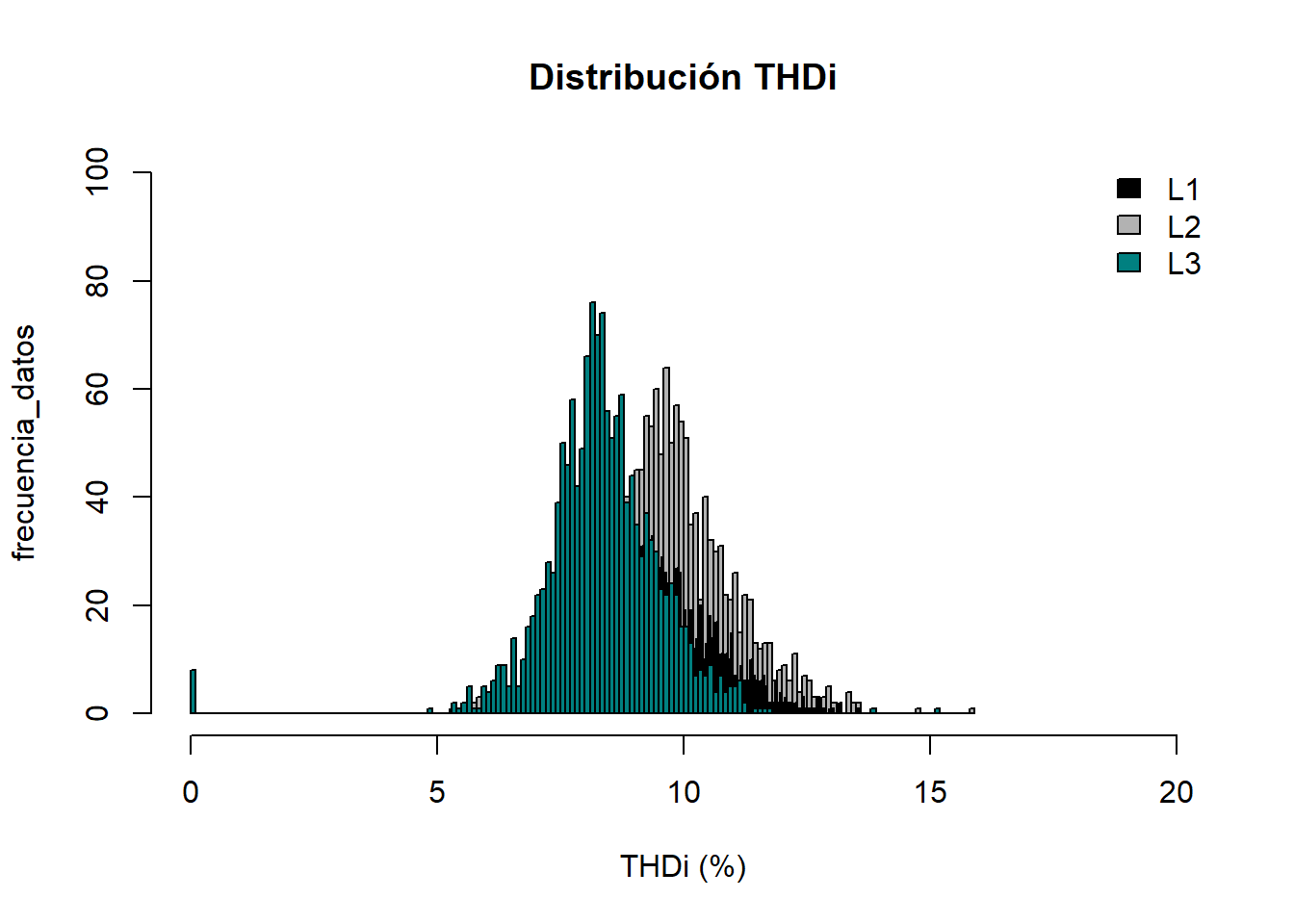

Gráfico Estadístico THDi

Sección: Factor K

Estadísticas de Factor K

Estadistica Descriptiva de Factor K

	KF Ia	KF Ib	KF Ic
	Min. :0.00	Min. :0.00	Min. :0.00
	1st Qu.:1.26	1st Qu.:1.27	1st Qu.:1.22
	Median :1.30	Median :1.31	Median :1.25
	Mean :1.31	Mean :1.32	Mean :1.26
	3rd Qu.:1.35	3rd Qu.:1.36	3rd Qu.:1.30
	Max. :2.08	Max. :3.49	Max. :3.16

Gráfico Estadístico Factor K
